¶ Présentation générale
pfSense est une distribution spécialisée de FreeBSD, qui est un système d'exploitation Unix libre, reconnu pour sa stabilité, sa sécurité et sa performance. Cette base solide confère à pfSense une robustesse et une fiabilité idéales pour les tâches de réseau et de sécurité.
pfSense est éditée par l'entreprise Netgate et existe en deux versions distinctes :
- pfSense Community Edition (CE) : version gratuite et open source. Elle est soutenue par une large communauté de développeurs et d'utilisateurs, qui contribuent à son développement continu.
- pfSense Plus : cette version payante propose des fonctionnalités supplémentaires. Elle est conçue pour les entreprises qui ont besoin de support commercial et de fonctionnalités avancées.
¶ à quoi sert pfSense ?
pfSense assure fondamentalement deux rôles :
- Routeur : il assure la gestion du routage entre différents réseaux.
- Pare-feu : il filtre le trafic réseau entrant et sortant pour protéger les systèmes internes des menaces externes, au travers de règles facilement administrables sur l'interface Web admin de pfSense.
Il propose de nombreuses autres fonctionnalités, directement intégrées, ou disponibles au travers d'un gestionnaire de packages :
- gestion avancée du trafic (analyse, identification, priorisation, ...)
- réseaux VPN (openVPN, IPsec, Wireguard)
- détection et Prévention d'intrusions (IDS/IPS)
- outils pour bloquer le trafic provenant de pays spécifiques ou pour filtrer les publicités et les sites malveillants (comme pfBlockerNG)
- portail captif
- reverse proxy (HAProxy)
- et bien d'autres encore...
¶ sur quel matériel installer pfSense ?
pfSense peut être installé sur une large variété de matériels, allant des ordinateurs standard aux appareils spécialisés conçus pour le réseau. On veillera cependant à ces spécifications :
- Processeur : famille x86-64 (Intel ou AMD 64 bits), avec le support AES-NI (pour le chiffrement des liens VPN).
- Mémoire RAM : au moins 2 Go de RAM (4 Go ou plus recommandé pour de meilleures performances).
- Stockage : un disque d'au moins 10 Go. Un SSD est recommandé pour plus de fiabilité et une meilleure performance. Notons ici que pfSense peut gérer dès l'installation la redondance du stockage grâce au système de fichiers ZFS (RAID).
- Interfaces Réseau : deux ports Ethernet au minimum (un pour la connexion WAN, un pour le LAN). Les cartes Intel sont recommandées, en raison de leur fiabilité et de leur compatibilité.
Bien entendu, et c'est ce qui nous intéresse ici, on peut également installer pfSense dans un environnement virtuel (Hyper-V, VMWare, Proxmox VE, VirtualBox), en respectant ces spécifications.
¶ Pour en savoir plus...
la documentation officielle de pfSense¶ Installation
Nous allons donc nous intéresser ici à l'installation de pfSense dans un environnement virtuel basé sur VirtualBox, devenant un élément essentiel à la mise en place d'un laboratoire virtuel personnel.
¶ Téléchargement de l'image ISO
Depuis la sortie de la version 2.8, Netgate propose un installateur universel pfSense (disponible ici). Même si ce téléchargement reste gratuit, il nécessite la création d'un compte et un processus d'achat en ligne :
Ce processus d'achat m'a laissé quelque temps assez perplexe sur l'évolution des choses avec Netgate. Avec le recul, il me semble que c'est un moyen assez fair-play de promouvoir leur offre commerciale, tout en conservant la dimension open source de pfSense. C'est pour cela que je ne propose pas ici un lien de téléchargement direct vers l'image ISO de cet installateur.
Cependant, il est encore possible de récupérer les images ISO des anciens installateurs offline de pfSense CE (Community Edition) pour architecture x64 (AMD64) sur ce miroir (jusqu'à la version 2.7.2). Voici le lien direct vers la v2.7.2 de l'image ISO : pfSense-CE-2.7.2-RELEASE-amd64.iso.gz.
⚠️ Il existe plusieurs versions d'installateur :
ISO/IPMI/VMpour déployer pfSense sur une machine virtuelle (celui qui nous intéresse ici)Memstick USBdestiné à l'installation sur un machine physique avec une clé USB, grâce à l'utilitaire rufus.AARCH64est réservée à un matériel spécifique Netgate (processeur ARM).
Pour la rédaction de ce qui suit, j'ai utilisé la version netgate-installer-v1.2-RELEASE-amd64.iso de l'installateur.
¶ Décompression de l'image
Le fichier obtenu est compressé selon le format gzip (.gz), il faut donc extraire l'image :
gzip -d netgate-installer-v1.2-RELEASE-amd64.iso.gz
Sous Windows, vous pourrez notamment utiliser 7zip, en GUI :
ou bien directement en PowerShell :
7z x netgate-installer-v1.2-RELEASE-amd64.iso.gz
Déplacer ensuite l'image ISO récupérée dans votre emplacement préféré pour les stocker.
¶ Création et configuration de la VM

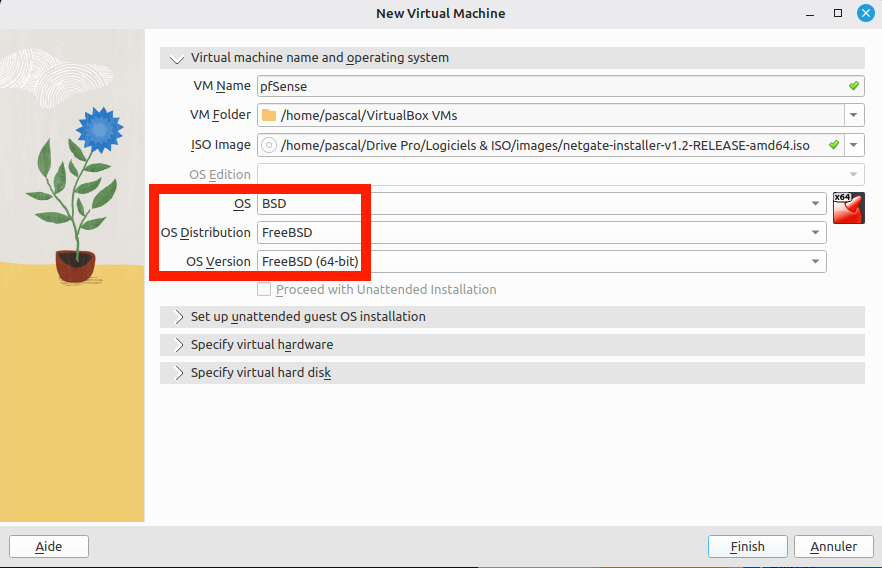

Depuis VirtualBox, taper CTRL N (ou menu Machine / Nouvelle), nommer la VM pfSense et choisir le type FreeBSD x64 (pfSense est en effet une distribution de FreeBSD) :

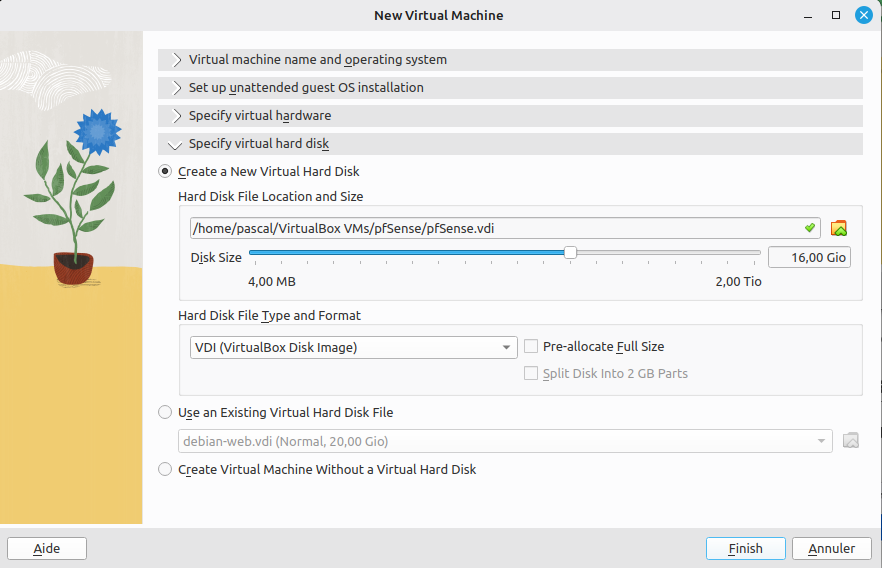

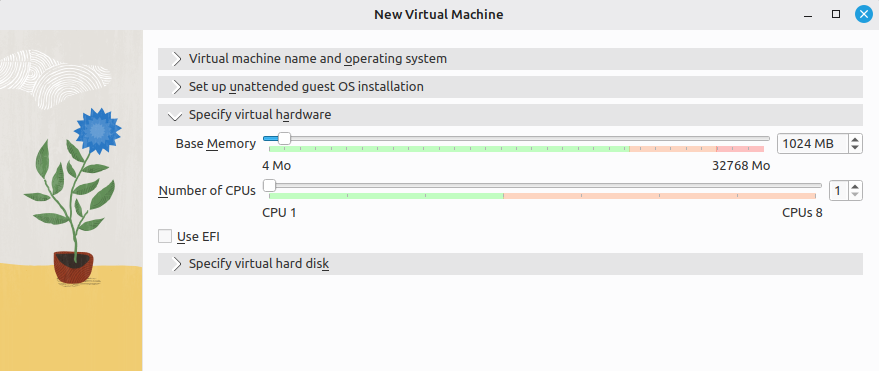

On lui octroie ensuite dans les sections hardware et Hard Disk ce qui doit correspondre aux propositions par défaut :
- 1024 Mio de RAM,
- 1 cœur CPU
- Un disque dur (type VDI) dynamiquement alloué de 16 Gio.
- On ne choisit pas l’option EFI (mais on pourrait car celle-ci est supportée par pfSense)
Un petit clic sur Finish et notre machine est maintenant créée, nous allons finalier la configuration, puis lancer l’installation.
¶ Configuration de la VM

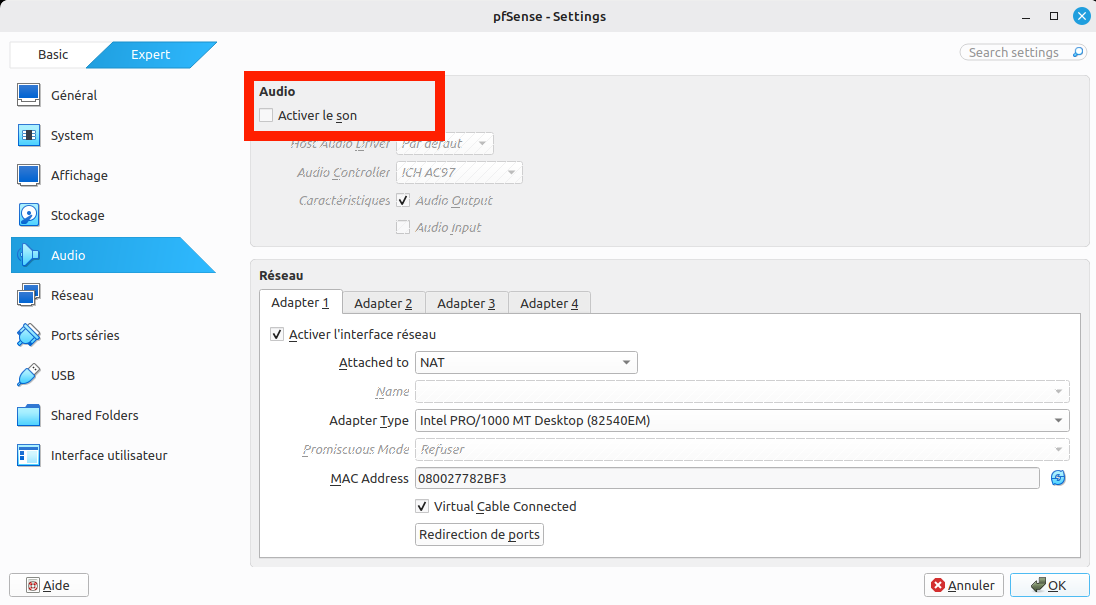

Cliquer sur le bouton Configuration pour faire apparaître les paramètres de la VM. On désactive les ressources audios parfaitement inutiles :

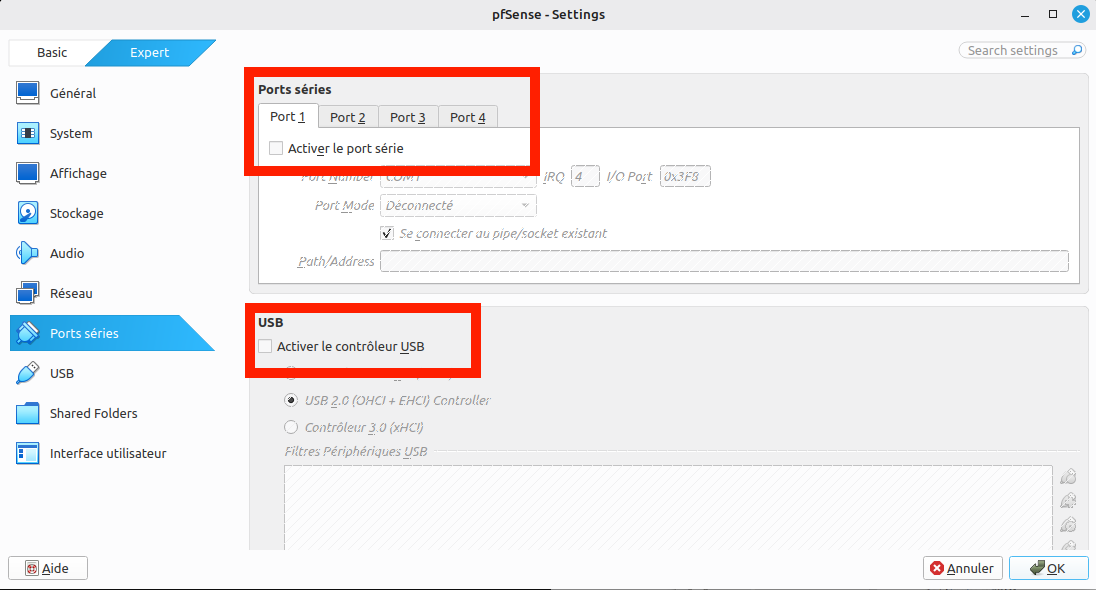

Les ports série et USB doivent être désactivés, car ils ne sont pas plus utiles pour notre cas :
¶ Configuration de l’interface réseau WAN
Dans la rubrique réseau, nous allons configurer deux interfaces. Une première correspond à la partie WAN de pfSense, l’accès à Internet, que l’on obtient par le mode NAT proposé par VirtualBox, simple et sécurisé.
Il est possible d'utiliser le mode
bridge, mais uniquement sur une interface physique filaire, si possible dédiée. Cette solution permet si besoin d'exposer l'interface WAN sur le réseau en amont. Le mode NAT permet quant à lui d’accéder à Internet sur des machines hôtes qui sont sur un réseau assez sécurisé : en effet, dans ce mode, le pare-feu en amont ne voit que la machine hôte, qui "partage sa connexion" avec la VM.

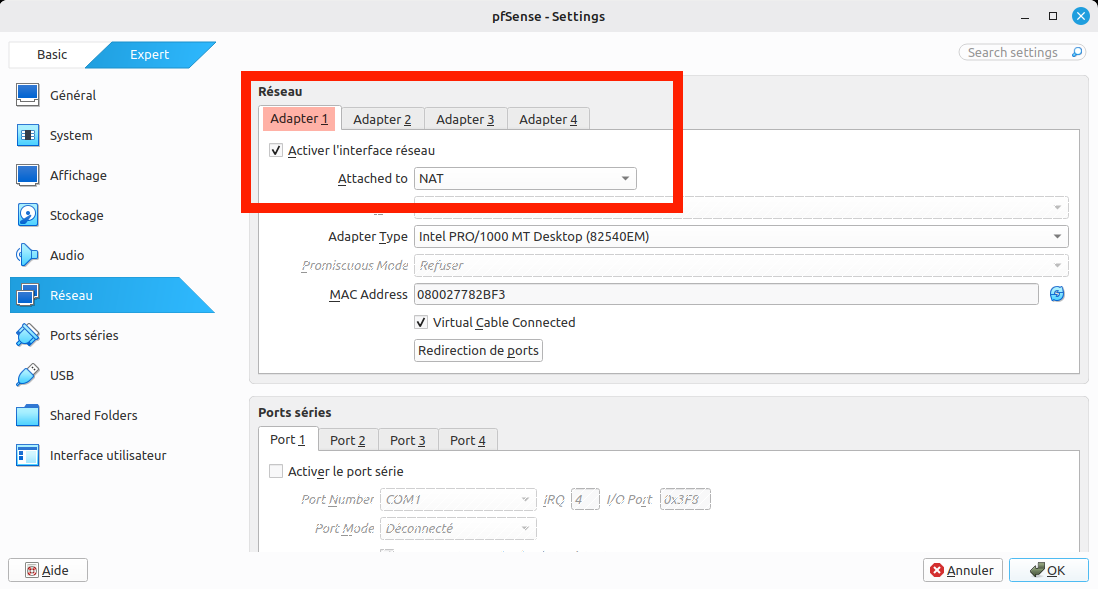

Nous choisissons donc ici le mode NAT :
¶ Configuration de l’interface LAN

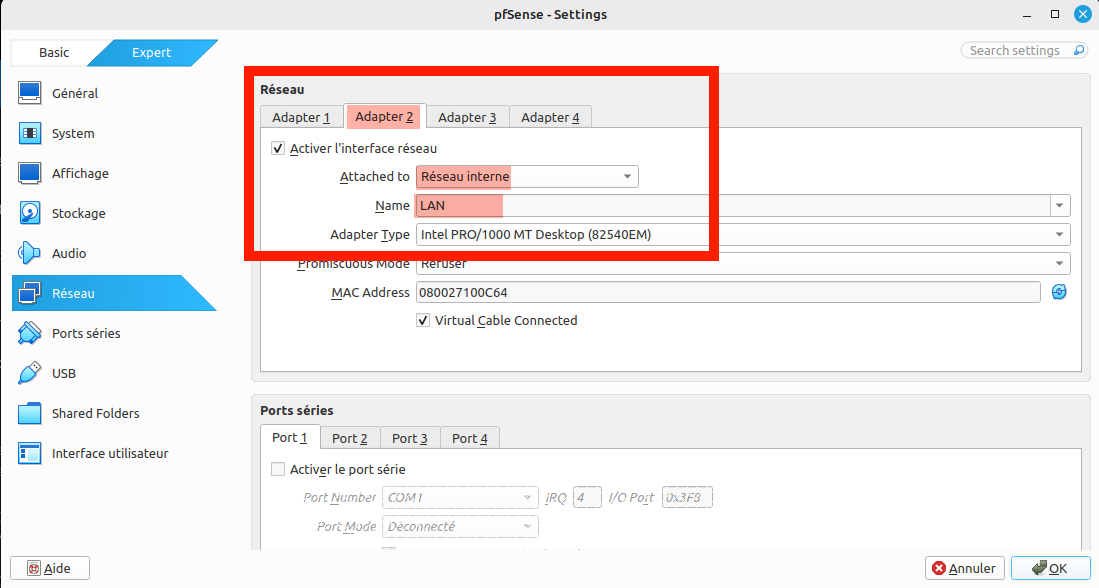

La seconde interface réseau correspond au côté LAN de pfSense ; on l’associe à un réseau virtuel interne (qu’on appellera donc "LAN") sur lequel nous pourrons connecter nos autres équipements virtuels. Notons qu’il est possible ici de visualiser (et même modifier) l’adresse MAC de l’interface virtuelle ; ceci peut être très utile au moment de configurer le système qui sera installé sur la VM :
¶ Installation de pfSense

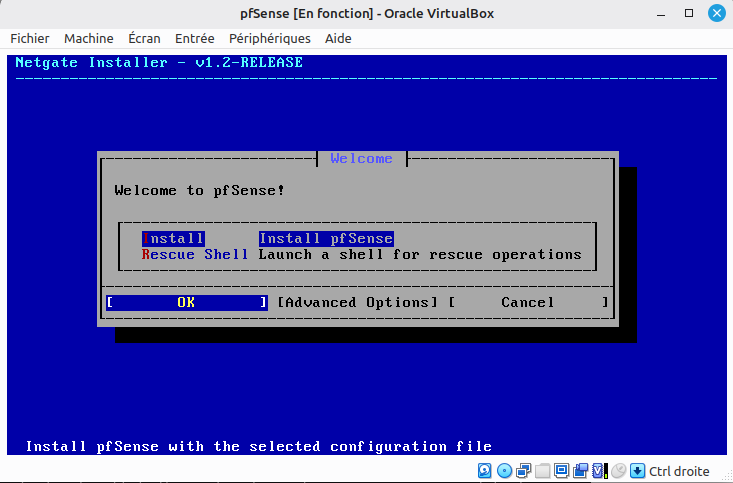

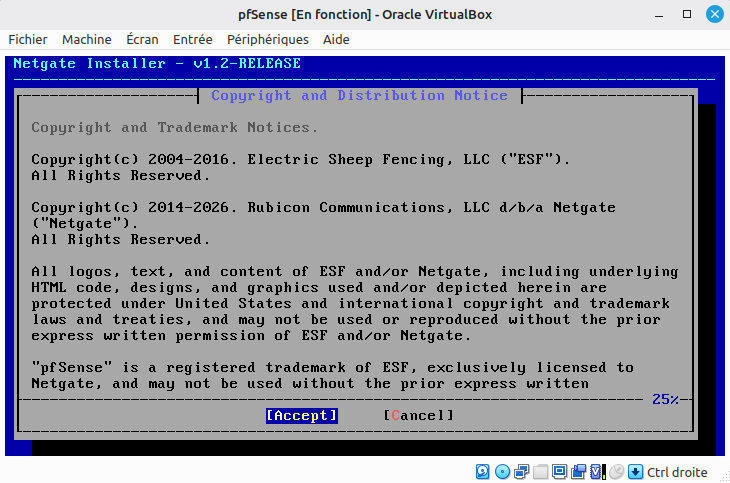

La machine est prête, on clique sur OK, et on la démarre. Après la phase de démarrage, la VM boote sur l’image ISO d’installation, l’écran d’accueil s’affiche :
Pour notre installation plutôt standard, il suffit d’accepter les options proposées par défaut.

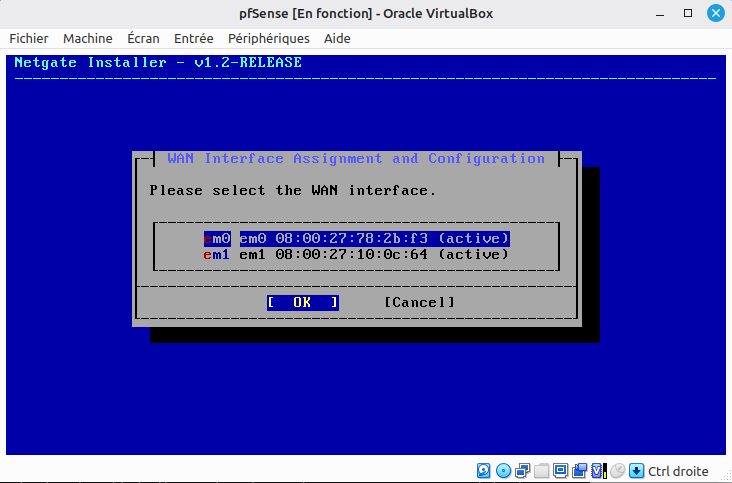

Au moment de sélectionner l'interface WAN, qui sera em0 en général, il est bon de vérifier la correspondance des adresses MAC repérées lors de la configuration de la VM juste avant :

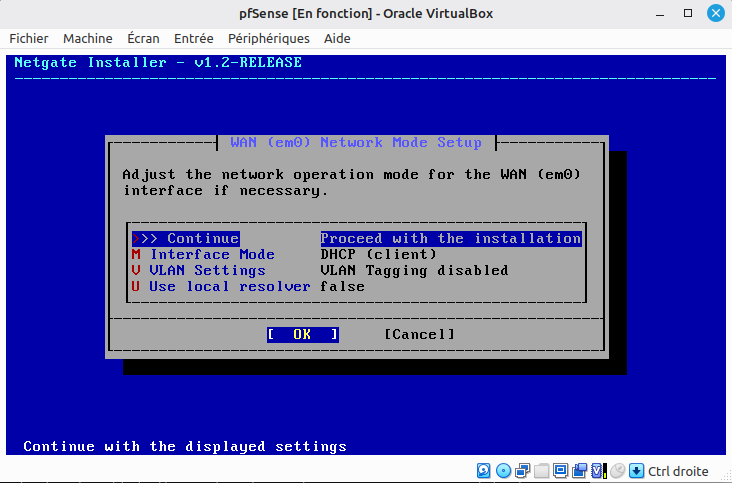

On laisse la configuration par défaut (configuration WAN obtenue par DHCP) :

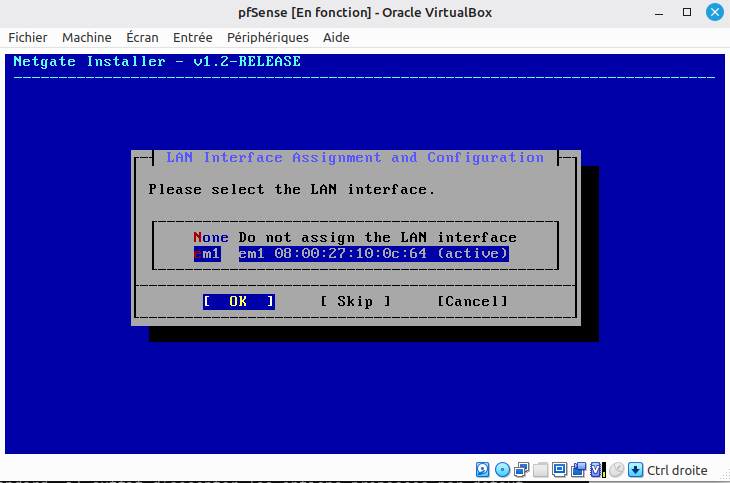

Affectation de l'interface LAN (ici sur em1) :

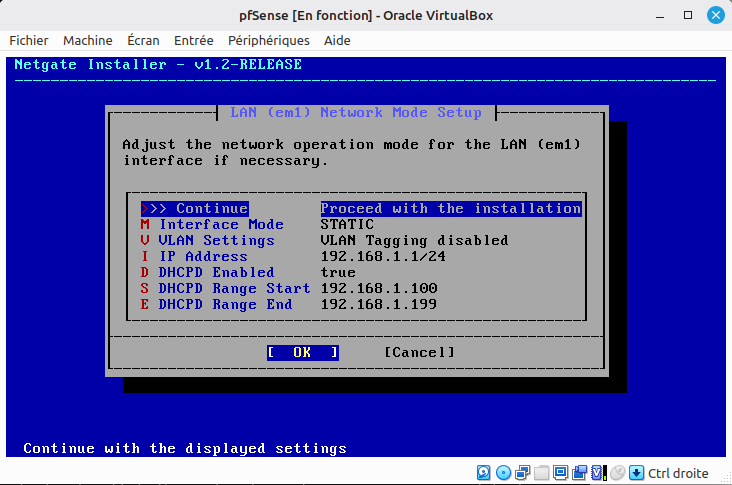

Les réglages par défaut proposent une configuration ultra-standard :
- Adresse LAN de pfSense :
192.168.1.1/24, statique - Pas de VLAN
- Activation d'un service DHCP sur le LAN avec la plage
192.168.1.[100-199]
On laisse donc ces propositions par défaut :

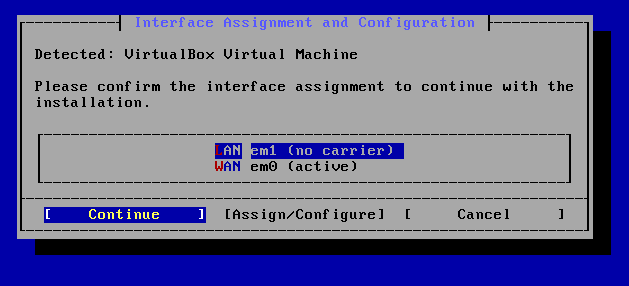

On confirme cette configuration :

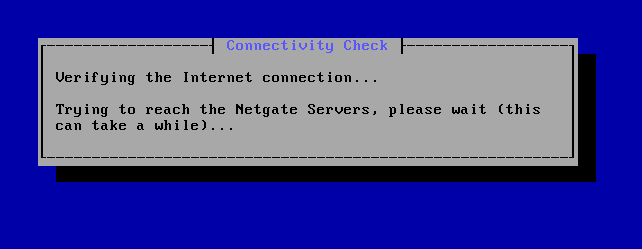

L'installateur recherche l'accès à Internet :
Sans accès à internet à ce niveau, l'installation ne pourra pas continuer. Si vous êtes confronté à ce cas de figure, il est toujours possible d'utiliser l'installateur pfSense CE offline, évoqué au début.

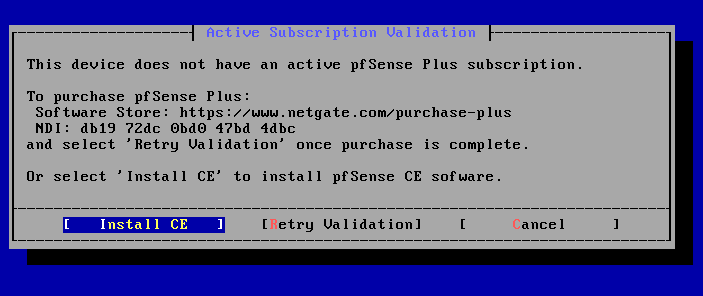

Puisqu'on n'a pas de licence active (pfSense +), on choisit d'installer la version CE (Community Edition) :

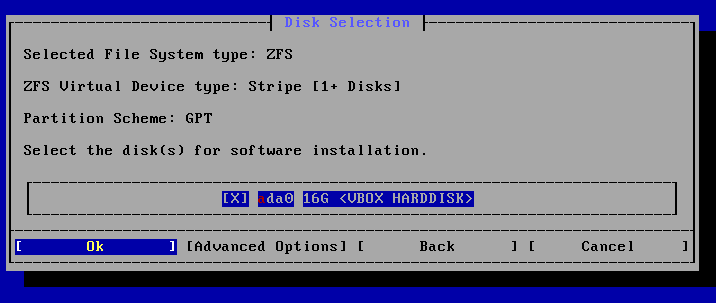

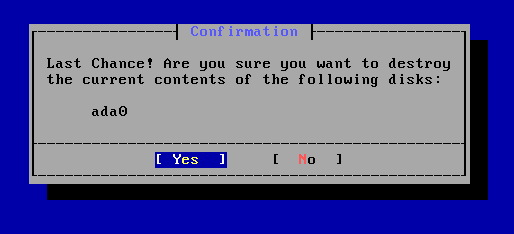

On installe le système sur le seul disque de la VM (ada0). Notons que le système ZFS permet nativement de gérer la redondance du stockage si on dispose de plusieurs disques.

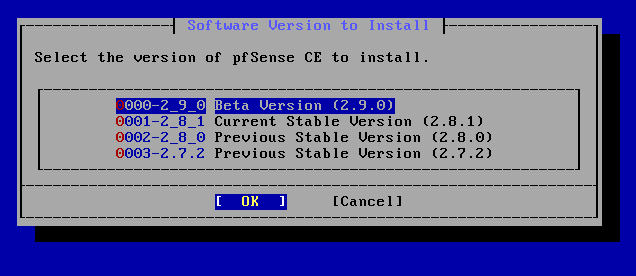

Choix de la version de pfSense. Profitons-en pour tester la version beta 2.9.0 :

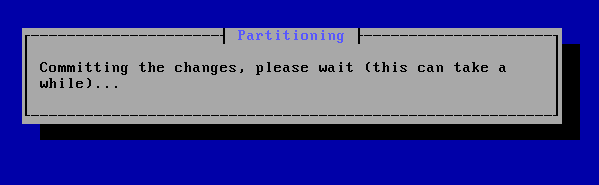

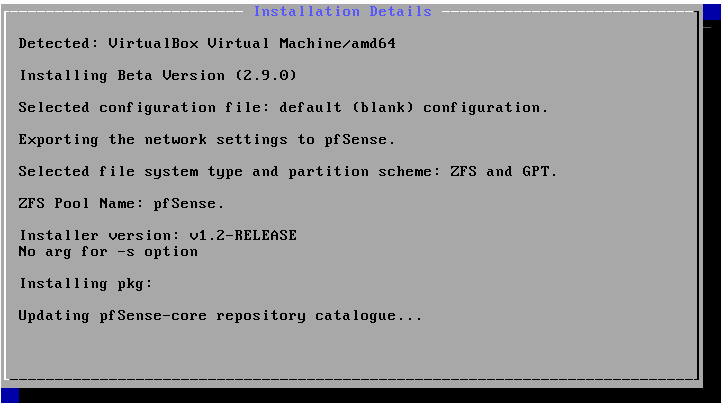

Contrairement à l'installation offline ancienne, cette phase "online" est plutôt longue.

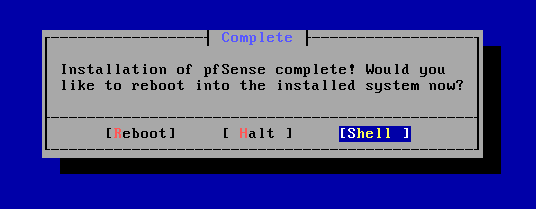

Puis on arrive à cet écran (ne pas rebooter !) :

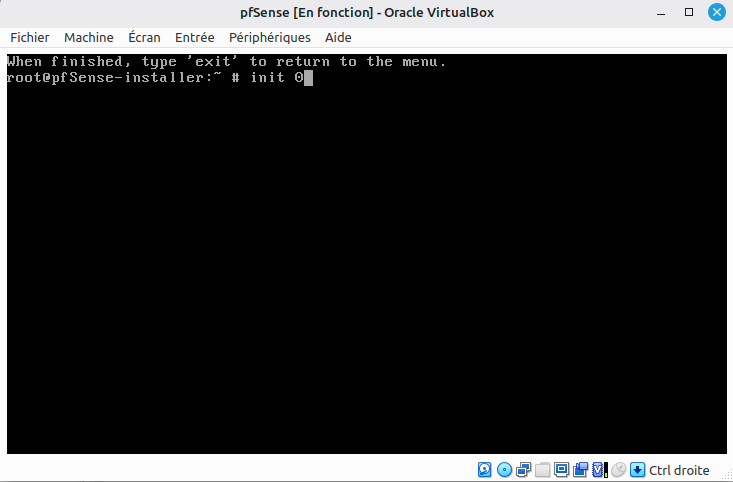

Attention pour la phase finale : afin d’éteindre la machine, plutôt que la redémarrer, on va utiliser le Shell pour lancer la commande init 0 (attention, la disposition du clavier est QWERTY) :
La VM s’éteint.

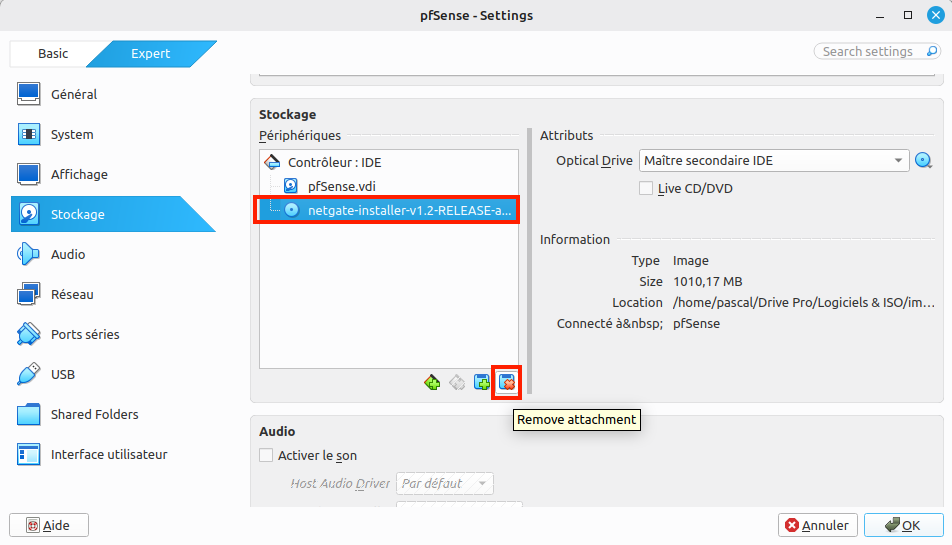

On supprime le lecteur optique devenu inutile :
¶ Démarrage de pfSense

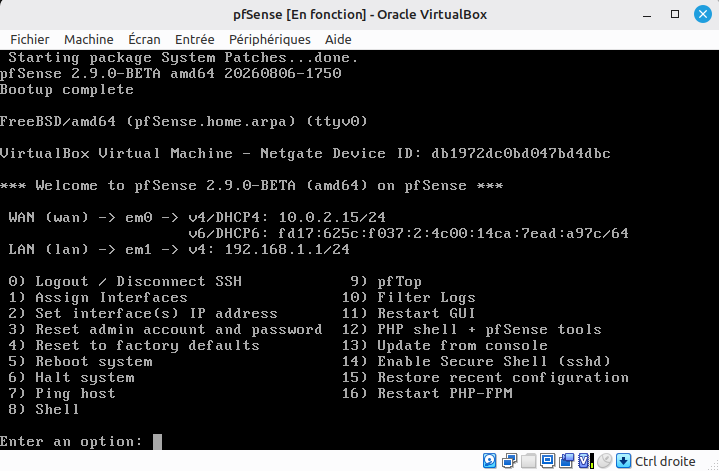

On relance la VM pfSense, la console affiche toute la séquence de démarrage, jusqu’à cet écran qui affiche le menu de la console :
¶ A propos de la console pfSense
La console permet d’effectuer des opérations de base pour pfSense, notamment :
- Redémarrer (5)
- Arrêter (6)
- Affecter les interfaces (1)
- Configurer les interfaces (2)
- Lancer une mise à jour du système (13)
- Réinitialiser les réglages par défaut (4)
- Réinitialiser le mot de passe d’administration (3)
Dans la pratique, il est recommandé de protéger l’accès à ce menu console par un mot de passe (ceci se configure depuis l’interface WEB d'administration de pfSense.)
¶ Fonctionnement de la VM en tâche de fond

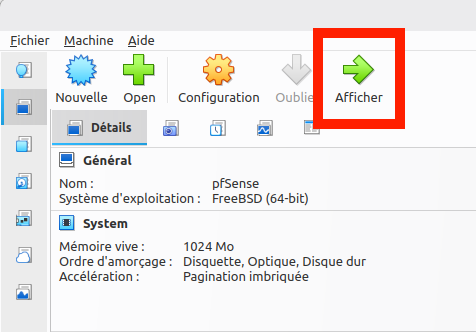

Afin que pfSense tourne en tâche de fond dans notre environnement, il peut être démarré sans affichage depuis VirtualBox :

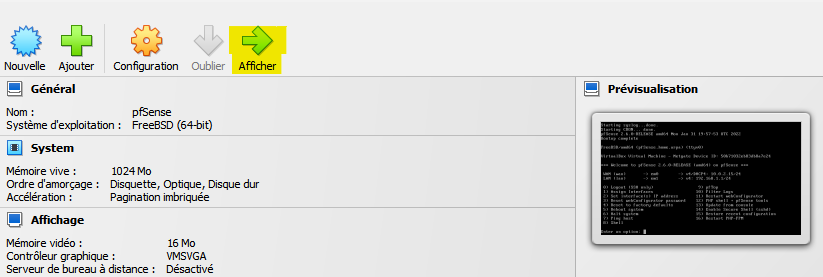

Dès lors, la console n’est visible que depuis la prévisualisation de VirtualBox, mais il est possible de réactiver la console en cliquant sur afficher :

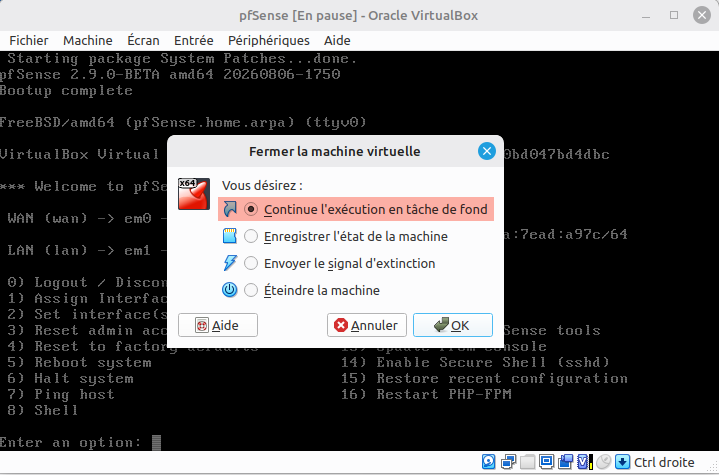

Et de la refermer depuis le menu fichier de la fenêtre console :
Notre VM pfSense est maintenant opérationnelle. Sa configuration initiale n’est pas réalisée, car il faut pour cela disposer d’un navigateur WEB pour accéder, depuis le réseau LAN, à la console WEBAdmin. Nous verrons cette étape dans le tutoriel dédié à la finalisation du labo virtuel.
